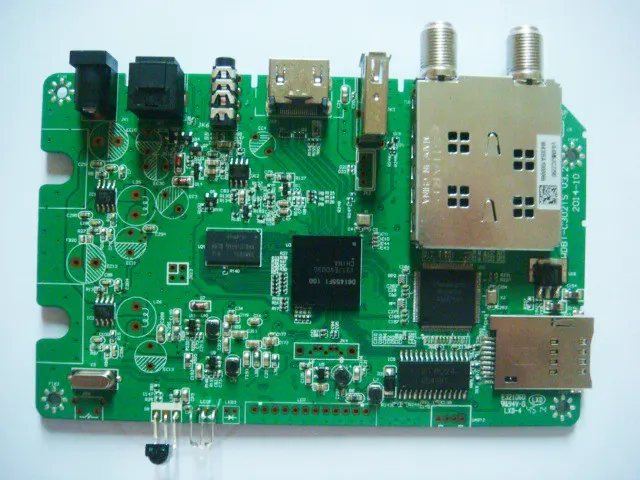

ISDB-T BS CS Japan กล่องรับสัญญาณสามแบนด์ญี่ปุ่น PVR TV PCB board
ลักษณะ
โมดูลนี้เหมาะสำหรับตลาดญี่ปุ่นสามแบนด์ (ISDB-T+BS+CS) ทีวีและ DVB พร้อมฟังก์ชั่น PVR, สัญญาณ ISDB-T สองตัว, และ BS และ CS รวมสี่อินพุตสัญญาณอิสระ, การตระหนักรู้ที่สมบูรณ์แบบของ T-T, ที-เอส, ช่อง S-S ในขณะที่เล่นกันในขณะที่ฟังก์ชั่นบันทึก.
สอดคล้องกับ ISDB-T อย่างสมบูรณ์ + BS+CS มาตรฐานตลาดญี่ปุ่น.
ลักษณะเฉพาะ
เสาอากาศความหลากหลาย ISDB-T และ Satellite2*2, การรับสัญญาณ ISDB-T และ BS และ CS สามแบนด์;
ความไวสูง: เฉลี่ย ≤-82dB;
รองรับสัญญาณ ISDB-T และ BS และ CS สามแบนด์ที่ได้รับ;
สนับสนุน T-T, ที-เอส, และสัญญาณ S-S ขณะเล่นกันขณะบันทึก;
รองรับ HDMI, วายพีบีพีอาร์, CVBS, และอินเทอร์เฟซ SPDIF;
รองรับการบันทึกและเล่น USB โดย USB หรือ HDD;
รองรับฮาร์ดดิสก์ SATA และ USB (FAT32, exFAT) สูงสุด 2TB;
สนับสนุน EPG, เปลี่ยนเวลา;
รองรับความละเอียดวิดีโอ: 480พี, 576ผม, 576พี, 720พี, 1080ฉันและ 1080P; รองรับการควบคุมระยะไกล UART / อินฟราเรด;
อัพเดตซอฟต์แวร์จาก USB;
กำลังไฟเข้าเดียว: 4.5—-5.5วี;
เหมาะสำหรับดีทีวี, พีเอ็มพี, จีพีเอส, ทีวีแบบพกพา, เอสทีบี, สินค้ากล่องทีวีบ้าน, หรือแอปพลิเคชันบนมือถือ;
สเปค
* ช่วงความถี่: ISDB-T: 93.143 ~ 767.143MHz (อากาศ 1 ~ 62ช, CATV C13 ~ C63ch) ;ISDB-S:1032MHz~2150MHz *อินพุตช่องต่อระดับ: ISDB-T 10dBm ~-83dBm; ISDB-S -70dBm~ -20dBm;
* ความต้านทานอินพุต: เสาอากาศคู่,2 *75โอห์ม
*ตัวถอดรหัสวิดีโอ: MKV, AVI, MP4 (MPEG-4 ASP@L5 DivX HD 1080P);
MPEG-2: MP @ HL, MPEG-4: ASP@L5 พร้อม QMC, จีเอ็มซี (1 จุดวาร์ปเท่านั้น);
H.264 / MPEG-4 AVC: HP@L4.2 , H.264 / MPEG-4 MVC: สเตอริโอ HP@L4.1;
VC-1: เอพี@แอล3, MP @ HL, เอสพี@เอ็มแอล;เอวีเอส เจพี@L2.0, L4.0, 6.0;
DivX3, 4, 5, 6, 7 , WMV9: เอพี@แอล3, MP @ HL, เอสพี@เอ็มแอล;
H.264, รองรับการถอดรหัส MPEG2 dual HD;วีพี6, โซเรนสัน สปาร์ค,JPEG;
รองรับการถอดรหัสวิดีโอ 3D (เคียงบ่าเคียงไหล่ (ครึ่ง));
* โปรเซสเซอร์เสียง: DSP เฉพาะสำหรับการถอดรหัสและการประมวลผลสัญญาณ;
MPEG-1 และ -2, ชั้น 1 และ 2, MP3;
MPEG-2 AAC, MPEG-4 AAC, MPEG-4 HE-AAC V1 L2/L4, V2 L2/L4 ;
Dolby Digital / ดอลบี้ดิจิตอลพลัส;
รองรับการดาวน์มิกซ์ Dolby Digital / Dolby Digital Plus ถึง 2 ช.พีซีเอ็ม;
การแปลงรหัส Dolby Digital Plus เป็น Dolby Digital;
รองรับ MS10, ดรา , WMA9 , ดีทีเอส ;
รองรับการแปลงรหัส DTS, เอาต์พุตเสียง PCM L+R;
*อินเตอร์เฟซคำสั่ง: ยูอาร์ที/อินฟราเรด;
*แรงดันไฟฟ้าขณะทำงาน: กระแสตรง 4.5V~~ 5.5V; การใช้พลังงาน: ประเภท<2W;
*อุณหภูมิ: การดำเนินการ: -10℃ ~ 50 ℃; พื้นที่จัดเก็บ -20 ℃ ~ 60 ℃
* ความชื้น: การดำเนินงาน: น้อยกว่า 80%; พื้นที่เก็บข้อมูลน้อยกว่า 90%;
* ขนาด(ก*ล*ส): 88มม.*105.7มม.*20มม;
ดาวน์โหลด
คำถามที่พบบ่อย
คำถามที่ 1: ฉันกำลังค้นหา ISDB-T Japan Terrestrial/BS/CS 3 wave tv รองรับบอร์ด pcba, ข้อเสนอที่ดีที่สุดของคุณคืออะไร?
A1: ราคาอยู่ที่ 36 เหรียญสหรัฐต่อหน่วย.
คำถามที่ 2: ฉันขอเมนู UI อื่นได้ไหม?
A2: แน่นอน, กรุณาส่งรายการความต้องการหรือรูปแบบเมนูของคุณมาให้ฉัน, วิศวกรซอฟต์แวร์ของเรายินดีที่จะทำสิ่งนั้นเพื่อคุณ.
ไตรมาสที่ 3: คุณช่วยส่งซอร์สโค้ด UI ให้เราได้ไหม, ฉันอยากจะพัฒนามันด้วยตัวเอง.
A3: แน่นอน, เราสามารถเสนอซอร์สโค้ดให้กับลูกค้าอัจฉริยะได้ หากพวกเขาต้องการพัฒนา UI ใหม่ด้วยตัวเอง. โปรดติดต่อเราเพื่อขอความร่วมมือทางธุรกิจเพิ่มเติมก่อน.
ความรู้เบื้องต้นเกี่ยวกับสถาปัตยกรรมซอฟต์แวร์:
การแสดงผล UI(การออกแบบตัวช่วยสร้างแบบฝัง)
ไดร์เวอร์แอพ
ไดรเวอร์เครื่องยนต์อ่อน(และ,EPG,ซีซี,ของ,ฐานข้อมูล,บี-คาส)
ไดรเวอร์ฮาร์ดแวร์
ไดรเวอร์ SDK API(เรเนซาส)
เราใช้เฉพาะไดรเวอร์ SDK API ที่ Renesas ให้มาเท่านั้น, และโมดูลที่อยู่เหนือไดรเวอร์ API ทั้งหมดได้รับการพัฒนาด้วยตัวเอง. UI ได้รับการพัฒนาด้วยเครื่องมือตัวช่วยสร้างแบบฝัง. โดยหลักการแล้ว, เราสามารถเปิดได้ทุกอย่างยกเว้นโมดูล b-cas และโมดูลการเข้ารหัสการอนุญาตใบอนุญาต. รวมถึงการสร้างเครื่องมือพัฒนาและรวบรวม, สามารถจัดเตรียมตัวช่วยสร้างแบบฝังตัวที่ถอดรหัสได้.
ข้อมูลจำเพาะ/รายละเอียด |
|||||
| ข้อกำหนด | ขนาดของร่างกาย (ไม่รวมส่วนที่ยื่นออกมา) | ก×Ｈ×Ｄ(มม) | 153×33.5×100㎜ (โดยประมาณ) | น้ำหนัก | 211ก. (โดยประมาณ) |
| ขนาด HDD (ไม่รวมส่วนที่ยื่นออกมา) | ก×Ｈ×Ｄ(มม) | 130×15×78㎜ (โดยประมาณ) | น้ำหนัก | 195ก. (โดยประมาณ) | |
| ขนาดกล่องเครื่องสำอาง | ก×Ｈ×Ｄ(มม) | 290×240×66㎜ (โดยประมาณ) | น้ำหนัก | 1,120ก. (โดยประมาณ) | |
| ขนาดกล่องด้านใน | ก×Ｈ×Ｄ(มม) | 305×285×260㎜ (โดยประมาณ) | น้ำหนัก | 4,650 ก. (โดยประมาณ) | |
| ขนาดกล่องด้านนอก | ก×Ｈ×Ｄ(มม) | 590×310×275㎜ (โดยประมาณ) | น้ำหนัก | 10,000ก. (โดยประมาณ) | |
| ปริมาณ | 8ชิ้น (4 ชิ้น×2ｃｔ) | ||||
| แหล่งจ่ายไฟ | กำลังไฟฟ้าเข้า | กระแสตรง12V 1.0A | |||
| การใช้พลังงาน | 12Ｗ | ||||
| พลังงานสแตนด์บาย | 0.1W | ||||
| ข้อมูลจำเพาะของอะแดปเตอร์ AC | ป้อนข้อมูล:100~240V/เอาท์พุต:12วี | ||||
| ฟังก์ชั่นจูนเนอร์ | โปรแกรมอิเล็กทรอนิกส์ (EPG) | 7วัน | |||
| ออกอากาศคำบรรยาย、การถ่ายทอดคำเตือนฉุกเฉิน (EWS))、การถ่ายทอดข้อมูล (ฟังก์ชั่นสองทาง/ไม่มีเครือข่าย) | |||||
| ช่องทางการรับ | ดิจิทัลภาคพื้นดิน | VHF １ｃｈ~12ｃｈ | |||
| ยูเอชเอฟ 13ch~62ch | |||||
| รองรับการส่งผ่าน CATV | |||||
| บีเอสดิจิตอล | BS000ch~BS999ch | ||||
| 110°ซีเอสดิจิตอล | CS000ch~CS999ch | ||||
| ขั้วต่ออินพุตเสาอากาศ | ดิจิทัลภาคพื้นดิน | คอนเนคเตอร์ชนิด F 75Ω | |||
| BS/110°CS ดิจิตอล | คอนเนคเตอร์ชนิด F 75Ω | ||||
| ขั้วอินพุตและเอาต์พุต | ＵＳＢ | 1ระบบ (PVR เท่านั้น) | |||
| เอาต์พุต AV ขนาดเล็ก | 1ระบบ | ||||
| เสียงดิจิตอลออปติคัล | 1ระบบ | ||||
| ＨＤＭＩ | เทอร์มินัล TYPE-A | ||||
| สื่อบันทึกข้อมูล | ＨＤＤ | 2.5″/3.5″USB HDD (แนะนำให้ใช้อะแดปเตอร์ AC) | |||
| ขีดจำกัดอุณหภูมิในการทำงาน | 5~35℃ | ||||
| ช่วงความชื้นในการทำงาน | 20~80% (ไม่มีการควบแน่น) | ||||
| คุณสมบัติ | ■ การออกแบบที่กะทัดรัดไม่กินพื้นที่มากนัก
■ หากคุณมีขั้วต่อ HDMI/ขั้วต่อ AV (ขั้วต่อ RCA)、เชื่อมต่อกับทีวีได้อย่างง่ายดาย ■ มีฟังก์ชันการบันทึกย่อยที่สามารถบันทึกโปรแกรมย่อยได้ด้วย ■ รวมฮาร์ดดิสก์ 500GB (บันทึกดิจิทัลภาคพื้นดินประมาณ 50 ชั่วโมง)、สามารถบันทึกได้ประมาณ 40 ชั่วโมงด้วยการบันทึก BS/CS) ■ ฮาร์ดดิสก์สามารถขยายได้สูงสุด 2TB (รวมฮาร์ดดิสก์ 500GB + 1.5TB) ■ รวมการควบคุมระยะไกลการเรียนรู้ ■ ผลิตในประเทศจีน/รับประกันตัวเครื่องหลัก 12 เดือน และรับประกัน HDD 6 เดือน |
||||
| เครื่องประดับ | ยูนิตหลัก, HDD (500GB), การ์ด miniB-CAS, อะแดปเตอร์ไฟ AC เฉพาะ (ประมาณ 130 ซม.), สาย HDMI (ประมาณ 140 ซม.), สาย USB (ประมาณ 40 ซม.), สาย mini AV (ประมาณ 90 ซม.), รีโมทการเรียนรู้ ควบคุม・แบตเตอรี่ AAA 2 ก้อนสำหรับรีโมทคอนโทรล (สำหรับตรวจสอบการทำงาน) ・คู่มือการใช้งานและใบรับประกัน | ||||
| หมายเหตุ | ●HDD ของคุณไม่สามารถใช้กับผลิตภัณฑ์นี้ได้。แยกกัน、กรุณาเตรียม HDD ใหม่。●ความจุ 500GB + 1.5TB ที่ให้มาสามารถขยายได้สูงสุด 2TB、จำเป็นต้องมีฮับประเภทแหล่งจ่ายไฟสำหรับการขยาย。●หากมีขั้วต่อเสาอากาศเพียงอันเดียวบนผนังและมีคลื่นวิทยุ BS/CS ปะปนกัน、ต้องใช้ตัวพลิกหน้ากระดาษ (แยกจำหน่าย) ในการเชื่อมต่อ。 | ||||
ดาวน์โหลดเอกสารข้อมูล
https://ivcan.com/wp-content/uploads/2023/06/WDTS-C302TSMISDB-TBSCSDatasshtV1.0.pdf

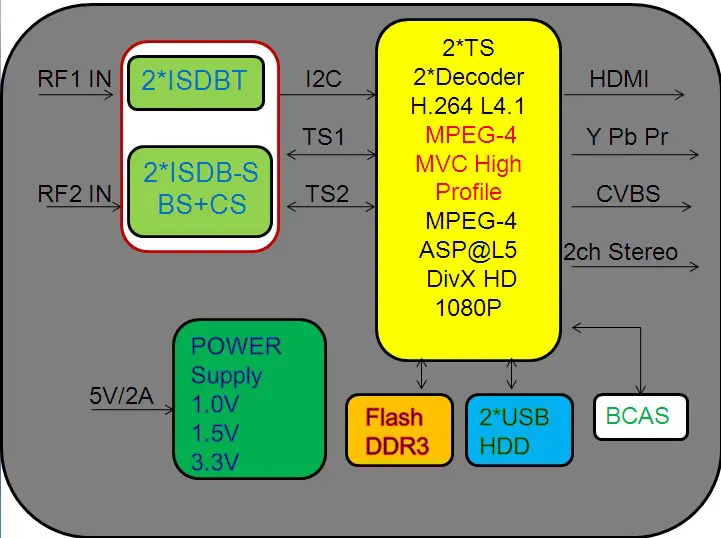

บล็อกไดอะแกรม
โปรโตคอลการสื่อสาร (โปรโตคอล UART)
การสื่อสารระหว่างโมดูล ISDB-T กับ MCU ภายนอกโดยพอร์ต UART หรือ I2พอร์ตซี, โปรโตคอล UART มีรายละเอียดดังนี้: (บีพีเอส=115200)
คอนโทรลเลอร์ MCU เพียงแค่ต้องส่ง 3 ไบต์ไปยังโมดูล:
ซีเอ็มดี: 0xAA + ไบต์รหัสคีย์ + 0x55
ไบต์ 0 = 0xAA
Byte1= ไบต์รหัสคีย์
ไบต์2 = 0x55
เริ่ม CMD (0xAA) รหัสไบต์สิ้นสุด CMD (0x55)*
รายการไบต์รหัสคีย์ด้านล่าง:
| ชื่อคีย์ | วีดี |
| 0 | 0x1e |
| 1 | 0x59 |
| 2 | 0x45 |
| 3 | 0x44 |
| 4 | 0x55 |
| 5 | 0x49 |
| 6 | 0x48 |
| 7 | 0x51 |
| 8 | 0x4d |
| 9 | 0x4c |
| 10 | 0x1f |
| ปิดเสียง | 0x40 |
| เมนู | 0x10 |
| ขึ้น | 0x11 |
| ลง | 0x09 |
| ขวา | 0x0e |
| ซ้าย | 0x0c |
| ปริมาณ | 0x0f |
| บินขึ้นไป | 0x13 |
| ตกลง | 0x0d |
| ออก | 0x12 |
| พีจีพีพี | 0x06 |
| พีจีดีเอ็น | 0x07 |
| สแกน | 0x03 |
| บันทึก | 0x1c |
| EPG | 0x1b |
| ข้อมูล/จอแสดงผล | 0x15 |
| คำบรรยาย | 0x1a |
| เล่น/หยุดชั่วคราว | 0x04 |
| หยุด | 0x29 |
| กลับ | 0x24 |
| FB. | 0x26 |
| เอฟ.เอฟ. | 0x25 |
| สีแดง | 0x08 |
| สีเขียว | 0x20 |
| สีเหลือง | 0x21 |
| สีฟ้า | 0x22 |
| ก่อนหน้า | 0x2d |
| ต่อไป | 0x2e |
| PVR | 0x2a |
| เพาเวอร์ | 0x05 |
| ทีวี/วิทยุ | 0x4e |
MCU รับคำสั่งโมดูล ISDB-T
เริ่ม CMD (0xAB) รหัสไบต์สิ้นสุด CMD (0x55)*
รายการไบต์รหัสคีย์ด้านล่าง:
| ชื่อคีย์ | วีดี |
| ตื่น ตื่น | 0x1b+0x31+0x31(ไบต์รหัสคีย์)+0X7e
ตอบ：0xaa+0xfe+0x55 |
| นอน | 0x1b+0x31+0x32(ไบต์รหัสคีย์)+0X7e
ตอบ：0ใช่+0xff+0x55 |
| เริ่มบันทึก | 0x1b+0x31+0x33(ไบต์รหัสคีย์)+0X7e; ไม่มีคำตอบ |
| หยุดการบันทึก | 0x1b+0x31+0x34(ไบต์รหัสคีย์)+0X7e； ไม่มีคำตอบ |
* หากการสื่อสารทั้งสองฝ่ายเริ่มต้นต้องการให้เป้าหมายยืนยันสัญญาณตอบสนอง, cmd ท้ายควรเป็น
เท่ากับ 0x56 และการตอบสนอง 0x55aa สัญญาณกลับ.
โปรโตคอลอินฟราเรด
typedef enum _IrCommandType
{
IRKEY_POWER = 0x14,
IRKEY_MUTE = 0x10,
IRKEY_NUM_1 = 0x48,
IRKEY_NUM_2 = 0x49,
IRKEY_NUM_3 = 0x4b,
IRKEY_CHANNEL_RETURN = 0x4a,
IRKEY_NUM_4 = 0x9,
IRKEY_NUM_5 = 0x1d,
IRKEY_NUM_6 = 0x1f,
IRKEY_CHANNEL_FAV_LIST = 0xd,
IRKEY_NUM_7 = 0x19,
IRKEY_NUM_8 = 0x1b,
IRKEY_NUM_9 = 0x15,
IRKEY_PAGE_UP = 0x17,
IRKEY_ASPECT = 0x12,
IRKEY_NUM_0 = 0x11,
IRKEY_EPG = 0x59,
IRKEY_PAGE_DOWN = 0x8,
IRKEY_MENU = 0x50,
IRKEY_UP = 0x6,
IRKEY_EXIT = 0x5,
IRKEY_LEFT = 0x47,
IRKEY_SELECT = 0x7,
IRKEY_RIGHT = 0x40,
IRKEY_INFO = 0x2,
IRKEY_DOWN = 0x44,
IRKEY_PVR = 0x3,
IRKEY_PLAY = 0x51,
IRKEY_PAUSE = 0x13,
IRKEY_PLAYPAUSE = IRKEY_DUMY,
IRKEY_BACKWARD = 0xf,
IRKEY_RECORD = 0x53,
IRKEY_STOP = 0x52,
IRKEY_PREVIOUS = 0x55,
IRKEY_FORWARD = 0x42,
IRKEY_SHIFT = 0x1e,
IRKEY_GOTO = 0xa,
IRKEY_ถัดไป = 0x56,
IRKEY_RED = 0xe, //IRKEY_SAT
IRKEY_GREEN = 0x57, //IRKEY_ZOOM
IRKEY_YELLOW = 0x41, //IRKEY_PAUSE
IRKEY_BLUE = 0x46, //IRKEY_TV_RADIO
IRKEY_มัลติมีเดีย = 0x1a,
IRKEY_TTX = 0x18,
IRKEY_SUBT = 0x5f,
IRKEY_AUDIO = 0x45,
IRKEY_TIMER = 0x00,
IRKEY_SLEEP =0x01,
IRKEY_LANGUAGE = 0x43,
IRKEY_V_FORMAT = 0x5e,
}IrCommandType;

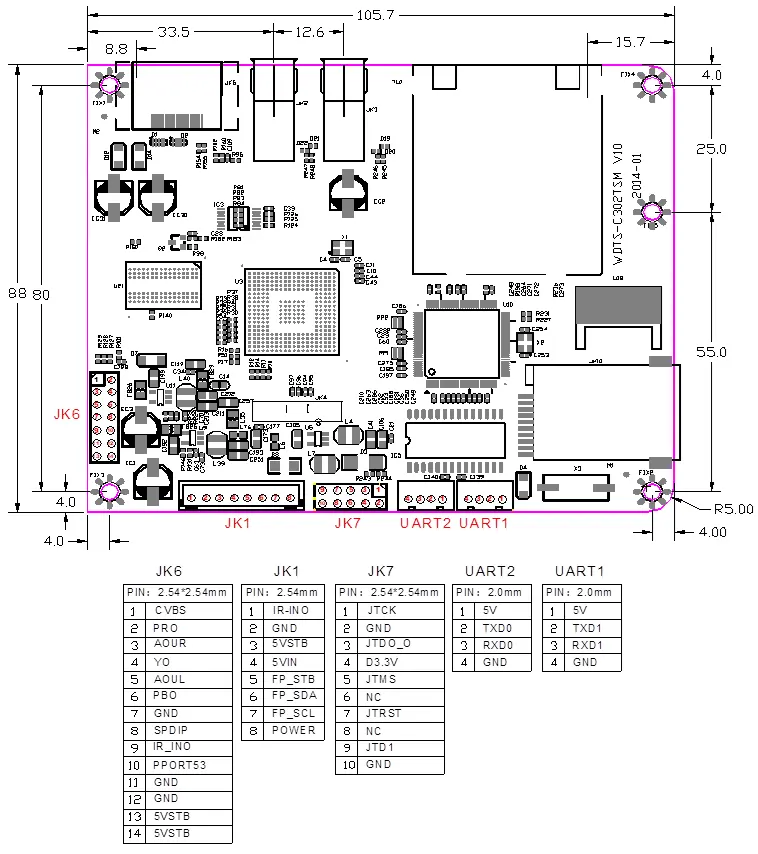

มิติข้อมูลและพิน
ข้อสังเกต:
เจเค1: แผงควบคุมด้านหน้าเป็นตัวเลือก;
เจเค7: สงวนการแก้ไขข้อบกพร่องแล้ว
เจเค6: 5VSTB —-กำลังไฟฟ้าเข้า PCBA, 5โวลต์ ±0.5V /2A;
สปดีไอพี—-เอาต์พุตเสียงดิจิตอล (เอสพีดีเอฟ);
สัญญาณ AV: CVBS, อัวร์, อูล, PRO/YO/PBO เป็นทางเลือก;
พีพอร์ต53—-I/O เป็นทางเลือก;

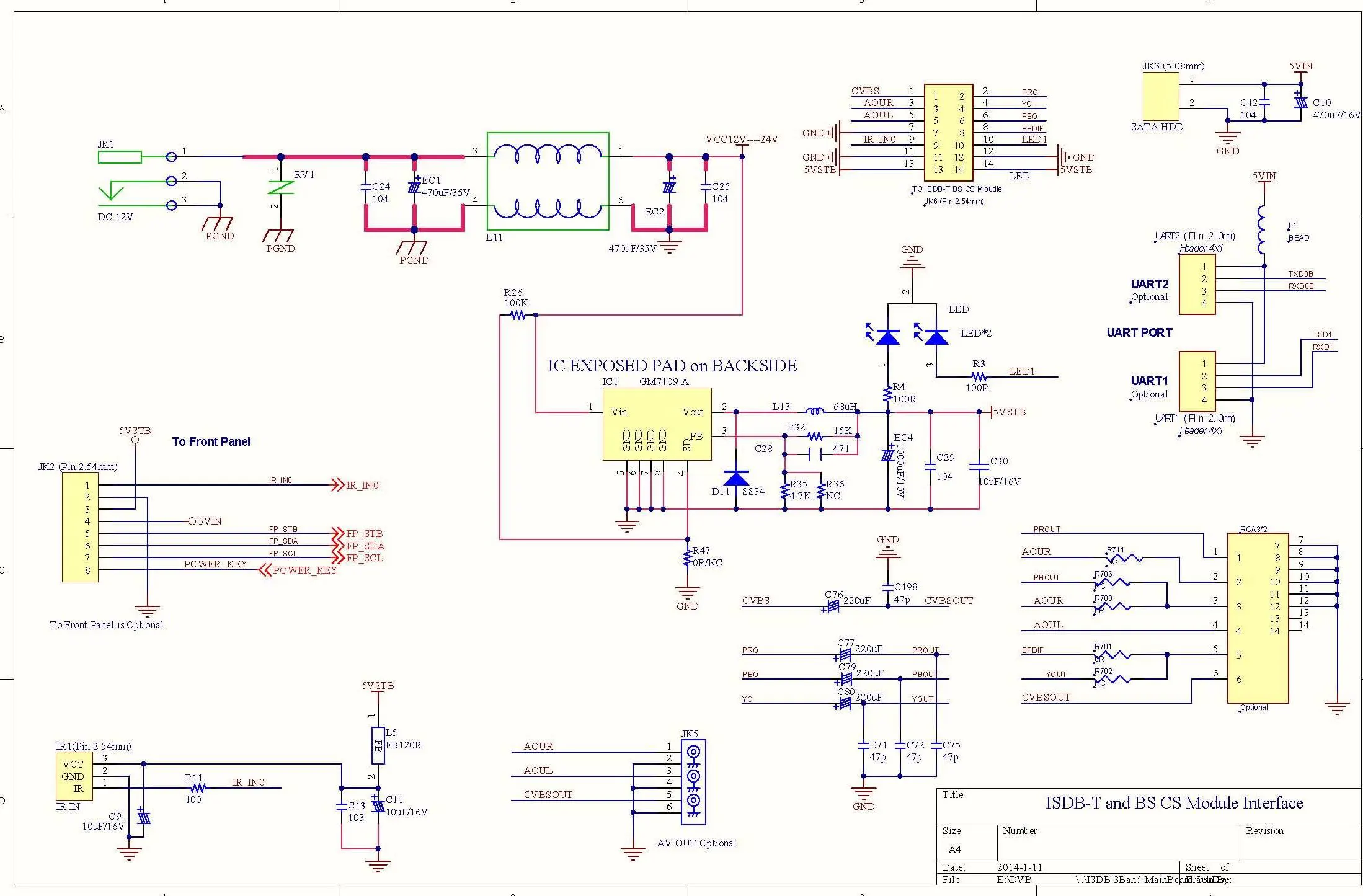

วงจรการใช้งานอินเทอร์เฟซที่แนะนำของโมดูล
การทดสอบความน่าเชื่อถือ
|
ไม่. |
รายการ |
เงื่อนไขการทดสอบ |
ข้อมูลจำเพาะ |
|
1 |
อุณหภูมิสูงพร้อมการทดสอบโหลด | +60องศาเซลเซียส, 48 ชั่วโมง เปิดเครื่อง | ได้รับการเปลี่ยนแปลง: < ±3dB |
| 2 | การทดสอบที่อุณหภูมิต่ำ | -20องศาเซลเซียส, 48 ชั่วโมง เปิดเครื่อง | |
| 3 | ความชื้น & อุณหภูมิพร้อมการทดสอบโหลด | +40° C ,95%RH, 48 ชั่วโมงเปิดเครื่อง | |
| 4 | บททดสอบชีวิต | ทำงานเกี่ยวกับ 240 ชั่วโมง, ด้วยแหล่งจ่ายไฟมาตรฐาน, และการวัดในสภาวะการทดสอบมาตรฐาน. | |
| 5 | การป้องกันไฟฟ้าสถิต | 1) ปฏิบัติตามมาตรการป้องกัน ESD.
2) วางสายดินตัวเองก่อนที่จะหยิบจับโมดูล. 3) อย่าสัมผัสหมุดขั้วต่อโมดูลโดยไม่มีการป้องกัน ESD |
