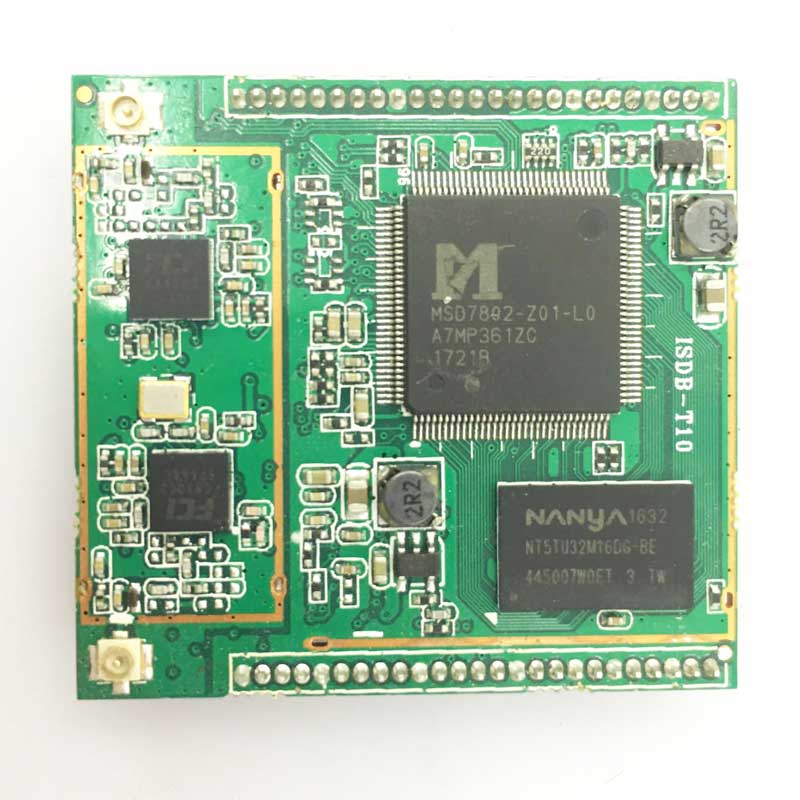

ISDB-T TV-Modul ISDB-T Demodulator + Decoder

ISDB-T10: Zwei Tuner Zwei Antennen

ISDB-T9: Ein Tuner Eine Antenne

ISDB-T, Unterstützung des gesamten Segments, ein Segment

Optionale Funktion: Berührungsempfindlicher Bildschirm / IR-Steuerung

Merkmal

ISDB-T Digital-TV-Modul volles Segment oder ein Segment

Frequenzbereich[Japan：90MHz ~ 770 MHz ] (VHF & UHF)

Größe: 40(W) x 43(L) x 5.0(T.) Millimeter

Analog & digitaler AV-Ausgang, Komponentenausgabe

UART / IR-Fernbedienungsschnittstelle

Vollständige Einhaltung der ISDB-T-Standards

Hohe Empfindlichkeit

Spannungseingang：+ 3.3V

Unterstützt das Upgrade der TF-Karte

Vollsegment ISDBT unterstützt BCAS unterstützt

Steckertyp ISDB-T Empfänger Combo-Typ Vollmodul

Twin-Tuner mit TV-Box mit Diversity-Struktur für Hochgeschwindigkeitsfahrten

Winziges Aussehen, Einfach zu installieren

Spezielles Design für die Verwendung mit dem Auto, unterstützt hohe Geschwindigkeiten über 230 km / h

Unterstützt MPEG-2 MP / HL, MPEG-4, H.264 Decoder

Audio-Decoder: MPEG-2 AAC

Unterstützt das Menü für mehrere OSD-Sprachen : Englisch Portugiesisch’ Spanisch

EPG (Elektronischer Programmführer) Funktion

Kanalsuche mit automatischem / manuellem Scan

USB-Anschlüsse:Für Firmware-Update(Basic)

A / V-Ausgang： zusammengesetztes Analog 2 CH Stero L / R.(Cinch-Anschluss ,Basic)

HDMI-Ausgang

Anwendung

Persönliche Navigationsgeräte (NAVI / GPS)

Mobiles Fernsehen, Auto-TV

Set Top Box, Home TV Box

Tragbare und tragbare Geräte mit ISDB-T

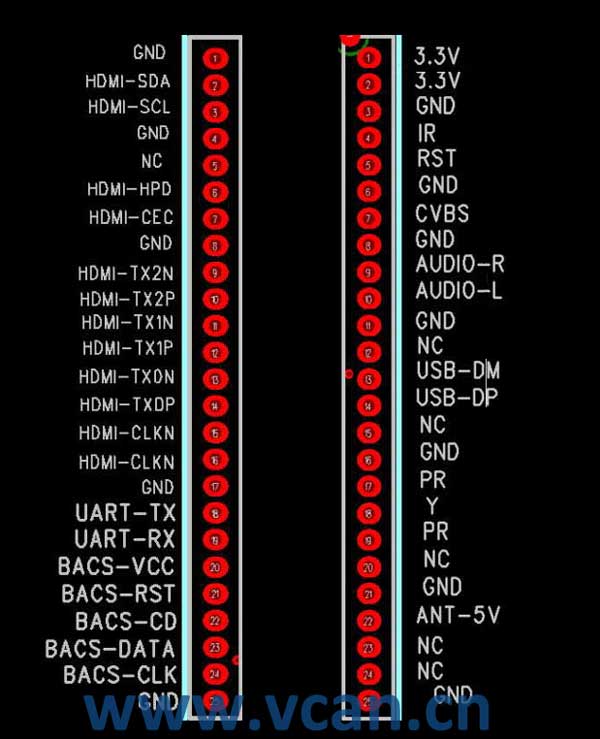

Pin definieren

Pin Nr.	Stift 1	Stift 2
1	GND	3.3V
2	HDMI-SDA	3.3V
3	HDMI-SCL	GND
4	GND	UND
5	NC	RST
6	HDMI-HPD	GND
7	HDMI-CEC	CVBS
8	GND	GND
9	HDMI-TX2N	AUDIO-R
10	HDMI-TX2P	AUDIO-L
11	HDMI-TX1N	GND
12	HDMI-TX1P	NC
13	HDMI-TXDN	USB-DM
14	HDMI-TXDP	USB-DP
15	HDMI-CLKN	NC
16	HDMI-CLKN	GND
17	GND	PR
18	UART-TX	Y.
19	UART-RX	PR
20	BACS-VCC	NC
21	BACS-RST	GND
22	BACS-CD	ANT-5V
23	BACS-DATA	NC
24	BACS-CLK	NC
25	GND	GND

FAQ

Frage	Ist es auch möglich, dieses Modul so anzupassen, dass Zeichencodes von einer externen Schnittstelle über UART empfangen werden? / I2C-Schnittstelle und Anzeigezeichen wie ein Untertitel super?
Antworten	Ja, UART / Das I2C-Protokoll ist verfügbar.
