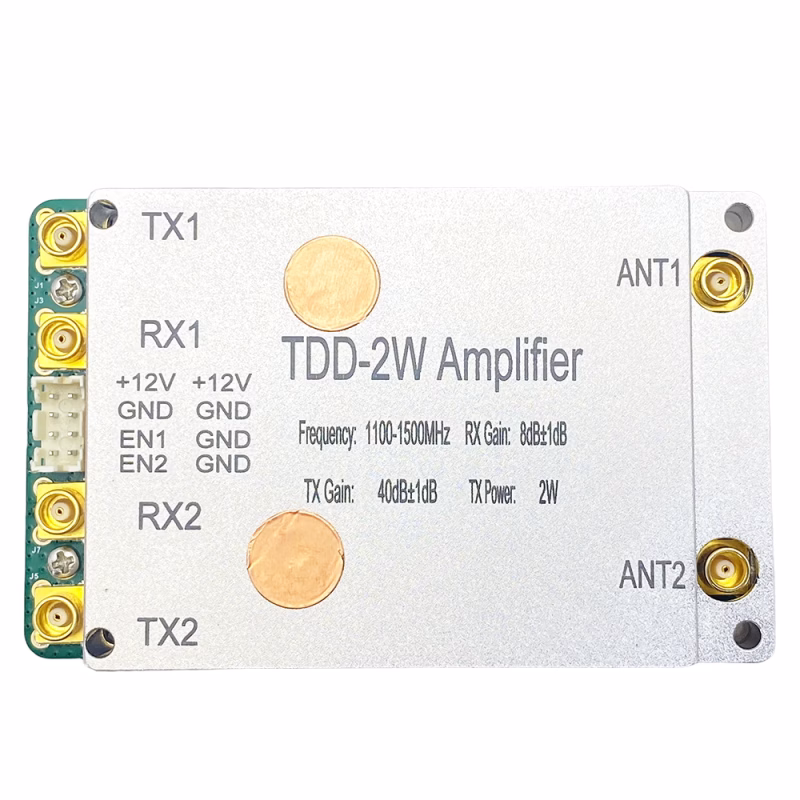

PA付きLバンドRFフロントエンドモジュール, LNA & 高速送受信スイッチ (1100–1500MHz)
概要
LバンドRFフロントエンドモジュールはコンパクトです。, パワーアンプを統合した高性能RFソリューション (PA), ローノイズアンプ (LNA), 高速送受信を実現 (送受信) 単一のエンクロージャ内のスイッチ. 1100 ～ 1500 MHz の周波数帯域で動作, 通信範囲を大幅に拡大するように設計されています, リンクの堅牢性を向上させる, メッシュ無線の信号品質を向上させます, COFDM システム, およびSDRプラットフォーム.
With a 33 dBm RF 出力電力, EVM パフォーマンスが低い, マイクロ秒レベルの送受信切り替え速度, このモジュールは時分割二重用に最適化されています (TDD) 通信システム. 軽量かつコンパクトな設計により、UAV に最適です, モバイルメッシュノード, サイズが異なる戦術通信アプリケーション, weight, 信頼性が重要です.
特徴
- 広い動作周波数範囲: 1100–1500 MHz (Lバンド)
- 統合された PA + LNA + T/Rスイッチ 1つのコンパクトなモジュールで
- 33 dBm (2W) RF出力電力 通信範囲の拡大に向けて
- 低い EVM ≤ 3.5%, デジタル変調に適しています (COFDM / QAM / QPSK)
- 高速 送受信切り替え ≤ 5 μs, TDDシステムに最適
- 低い雑音指数 (≤ 3 dB) 受信感度を向上させるため
- UAV およびポータブル システム向けのコンパクトで軽量な設計
- のために設計されています メッシュ, COFDM, SDRベースの通信プラットフォーム
Specifications
RF送信機の仕様
- Operating Frequency: 1100–1500 MHz
- RF出力電力: 33 dBm
- Gain: 40 dB
- ゲイン平坦性: ±1dB
- Input / 出力リターンロス: ≥ 8 dB
- アンプEVM: ≤ 3.5%
- 高速ON / オフスイッチング: ≤ 5 μs
RFレシーバーの仕様
- Operating Frequency: 1100–1500 MHz
- Gain: 10 dB
- ゲイン平坦性: ±1dB
- Input / 出力リターンロス: 8 dB
- Noise Figure: ≤ 3 dB
- OIP3: ≥ 10 dBm
力
- Power Input: 24 VDC
- 消費電力 (Max): 20 W
インターフェース
- RFポート: MCX
- PAコントロール & Power Input: PHD 6P, 1.5 mm
Physical Specifications
- Dimensions (L × W × H): 75 × 50 × 11 mm
- 重さ: 75 g
環境
- 動作温度: −40℃〜＋65℃
アプリケーション
- UAVメッシュ通信システム
- COFDM ビデオおよびデータ伝送リンク
- 戦術および公安メッシュ ネットワーク
- SDR プラットフォームとソフトウェア無線
- 軍隊, 法執行機関, および緊急通信
- 携帯, 車載, または固定LバンドRFシステム
よくある質問
Q1: これは完全なメッシュラジオですか??
あ: いいえ. この製品は、外部メッシュ無線で動作するように設計された RF フロントエンド モジュールです。, COFDM ベースバンド, またはSDRプラットフォーム.
第2四半期: 全二重通信をサポートしていますか?
あ: いいえ. モジュールは半二重用に設計されています (TDD) 高速T/Rスイッチを使用したシステム.
Q3: このモジュールに接続できる無線の種類は何ですか?
あ: 1100 ～ 1500 MHz の周波数範囲内で動作する RF 入出力を備えた無線またはベースバンド.
Q4: このモジュールは UAV アプリケーションに適していますか?
あ: はい. コンパクトなサイズ, light weight, 高速なTX/RXスイッチングにより、UAVおよび航空機プラットフォームに最適です。.
Q5: このモジュールは通信範囲を改善できますか?
あ: はい. With a 33 dBm 出力電力と低ノイズ受信機設計, リンク距離を大幅に延長し、信号の信頼性を向上させます。.
