COFDM-902T Bộ phát video tổng hợp không dây COFDM HD 1080P CVBS SD 720P

Bộ phát và thu HDMI không dây

COFDM-902T Bộ phát video tổng hợp không dây COFDM HD 1080P CVBS SD 720P

Điểm bán hàng

1～Đầu ra RF 2W;

HD 1080P, CVBS tổng hợp SD720P trong

H.264/MPEG-2;

Trì hoãn <500bệnh đa xơ cứng;

100mm×43mm×10mm, 0.2kg

Tính năng sản phẩm

• Tần số làm việc có thể được điều chỉnh từ 170 MHz ~ 930 MHz
• Băng hình, giao diện âm thanh: Giao diện kỹ thuật số HDMI và đầu vào tổng hợp CVBS tương tự (_Đầu vào SDI sắp ra mắt)
• Xử lý video kỹ thuật số chất lượng cao và H.264 / Bộ giải mã video MPEG-2, chất lượng HD
• Độ trễ mã hóa rất ngắn 500 mili giây
• Truyền hình ảnh ổn định di động tốc độ cao và nhiễu đa đường, băng hình
• Khả năng NLOS mạnh mẽ
• Có không gian tiếp nhận đa dạng
• Với mã hóa
• Công suất RF truyền 1W mặc định, phát triển khác nhau 1 ~ 2W
• Theo yêu cầu của khách hàng, OEM hoặc ODM được tùy chỉnh

Đặc điểm kỹ thuật

Tần số làm việc	170MHz ~ 900 MHz, được tùy chỉnh
Phương pháp điều chế	COFDM
Công suất đầu ra RF	1~2W, có thể phát triển thêm sức mạnh
Băng thông	6/7/8MHz
Mã hóa	AES / AES2 / CỦA / DES2
khoảng bảo vệ	1 / 32,1 / 16,1 / 8,1 / 4
Tiêu chuẩn kỹ thuật	H.264 / MPEG-2
Luồng video	2Mb/giây ~ 25Mb/giây
Độ trễ hệ thống	<500bệnh đa xơ cứng
BER	10-6
Khoảng cách truyền	1 ~ 10km
Định dạng nén	H.264 / MPEG-2
Đầu vào video	HDMI, Video và âm thanh CVBS tương tự
Đầu vào âm thanh	Âm thanh nổi, Phải + Bên trái
Định nghĩa hình ảnh	1080P/I (1920×1080) tương thích với 720P, 480Tốc độ khung hình P và SD @ của 25 khung / giây.
Giao diện đầu vào video	3.5 giắc cắm tai nghe mm, HDMI
Giao diện đầu vào âm thanh	3.5 giắc cắm tai nghe mm, HDMI
Nguồn điện	VCC6V ~ 40V
Kích thước	100mm × 43 mm × 10 mm (L × W × H)
Cân nặng	0.2kg



Tổng quan về sản phẩm

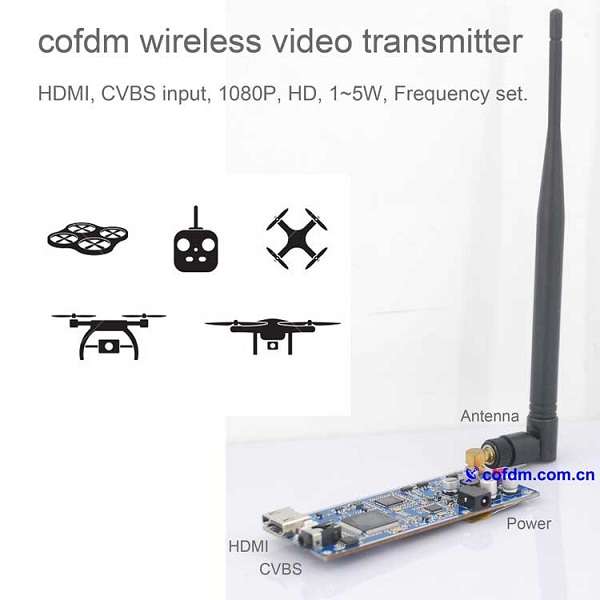

các Bộ phát video không dây HD COFDM-902T là một thiết bị nhỏ gọn, công suất cao Giải pháp truyền video HDMI và CVBS không dây dựa trên COFDM được thiết kế cho các ứng dụng NLOS và tầm xa đáng tin cậy.
Nó hỗ trợ Đầu vào tổng hợp CVBS analog và video kỹ thuật số HDMI, cung cấp ổn định 1080P / 720P / video SD với hiệu suất chống nhiễu mạnh mẽ.

Với 1–2W Công suất đầu ra RF, điều chỉnh tần số hoạt động từ 170 MHz đến 930 MHz, Và Mã hóa AES/DES, COFDM-902T lý tưởng để truyền video không dây chuyên nghiệp trong các môi trường đòi hỏi khắt khe như an toàn công cộng, UAV, người máy, và giám sát di động.

---

Các tính năng chính

• Công nghệ điều chế COFDM cho tính di động cao và khả năng chống đa đường mạnh mẽ

• Hỗ trợ đầu vào video tổng hợp HDMI và CVBS (Đầu vào SDI tùy chọn / đang được phát triển)

• Video HD lên tới 1080P, tương thích ngược với các định dạng 720P và SD

• Độ trễ hệ thống thấp < 500 bệnh đa xơ cứng

• Công suất đầu ra RF cao: 1-2W (công suất cao hơn có sẵn theo yêu cầu)

• Dải điều chỉnh tần số rộng: 170 MHz – 930 MHz

• Hiệu suất NLOS tuyệt vời cho môi trường đô thị và tắc nghẽn

• Không gian tiếp nhận đa dạng để cải thiện sự ổn định của liên kết

• Nhiều tùy chọn mã hóa: AES / AES2 / CỦA / DES2

• Thiết kế nhỏ gọn và nhẹ, thích hợp cho nền tảng di động và trên không

• OEM & Hỗ trợ tùy chỉnh ODM

---

Thông số kỹ thuật

RF & Quá trình lây truyền

• điều chế: COFDM

• Tần số hoạt động: 170 MHz – 900 MHz (tùy chỉnh)

• Công suất đầu ra RF: 1–2 W (công suất cao hơn tùy chọn)

• Băng thông kênh: 6 / 7 / 8 MHz

• Khoảng thời gian bảo vệ: 1/32, 1/16, 1/8, 1/4

• Khoảng cách truyền: 1 – 10 km (LOS, tùy thuộc vào môi trường)

• BER: ⁻⁶ 1×10⁻⁶

Băng hình & Âm thanh

• Nén video: H.264 / MPEG-2

• Tốc độ bit của video: 2 Mb/giây – 25 Mb/giây

• Độ trễ hệ thống: < 500 bệnh đa xơ cứng

• Đầu vào video:

  • HDMI (điện tử)

  • Video tổng hợp CVBS

• Độ phân giải được hỗ trợ:

  • 1080P/I (1920×1080)

  • Tương thích với 720P, 480P, và SD

• Tốc độ khung hình: 25 khung hình/giây

• Đầu vào âm thanh:

  • âm thanh HDMI

  • Âm thanh nổi tương tự (Bên trái / Phải)

• Giao diện đầu vào: HDMI, 3.5 giắc cắm âm thanh/video mm

Quyền lực & Thuộc vật chất

• Nguồn điện: DC 6 V – 40 V.

• Kích thước: 100 × 43 × 10 mm

• Cân nặng: Xấp xỉ. 0.2 kg

---

Ứng dụng điển hình

• máy bay không người lái / Truyền video không người lái

• Thực thi pháp luật và an toàn công cộng

• Hệ thống robot và EOD

• Xe giám sát di động

• Chữa cháy và ứng phó khẩn cấp

• Giám sát hiện trường và phát sóng tạm thời

• Kiểm tra công nghiệp và quan sát từ xa

---

Tùy chọn tùy chỉnh

Chúng tôi cung cấp linh hoạt Dịch vụ OEM và ODM để đáp ứng các yêu cầu cụ thể của dự án, bao gồm:

• Phong tục dải tần hoạt động

• có thể điều chỉnh Mức công suất đầu ra RF

• Đầu vào video SDI tùy biến

• Kiểu mã hóa và cấu hình khóa

• Nhà ở, đầu nối, và tùy biến giao diện

• Tùy chỉnh phần sụn và giao thức
