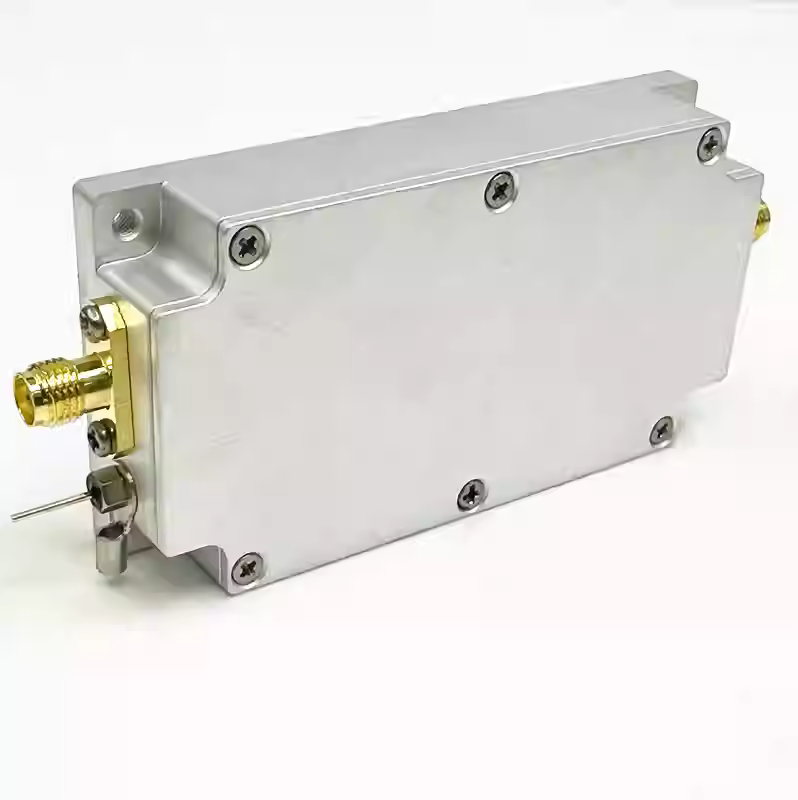

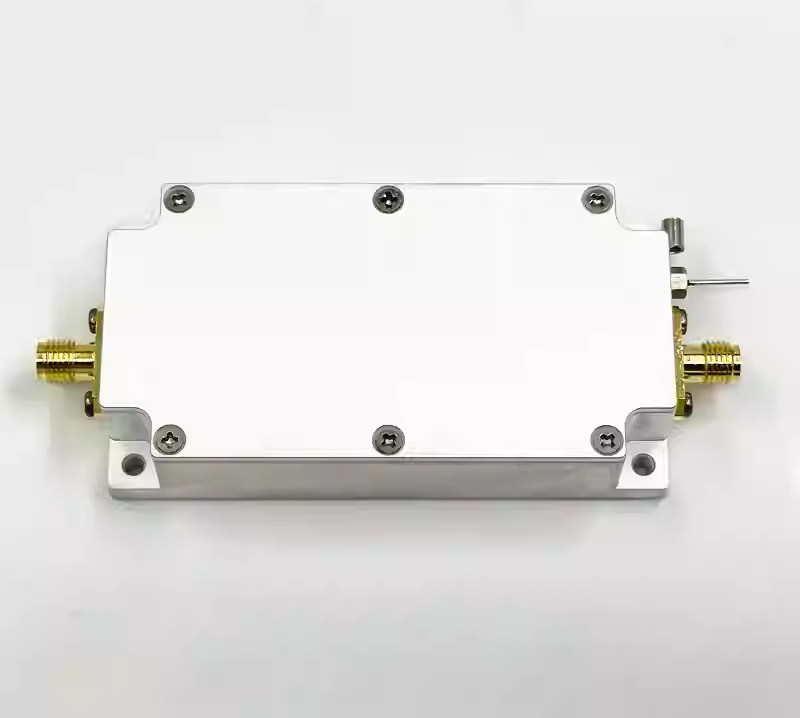

射频放大器 45-1100MHz 4W 5W 24V 功率放大器

线性RF功率放大器 (45-1100兆赫, 4.5w ^)
技术指标
- 工作频率: 45-1100兆赫
- 工作电压: 24-26V
- 工作电流: 400-600嘛
- 放大增益: 32-36D b
- 输出功率: 36.5dBm的 (4w典型的价值), 最大5W
- 工作状态: A类线性
- 连接器表格: SMA标准女性 (外螺钉内孔)
- 外形尺寸: 40*76*17毫米 (不包括连接器)
- 产品重量: 300G
连接方法
- rfin rfin rfin: 信号输入端 (信号被放大)
- rfout: 信号输出端 (信号放大后输出结束)
- VCC: 阳性电源 (通过电容器电源)
- 笔记: 在安装过程中, 使用外壳和其他金属之间的密切接触来协助散热.
画廊



需要更好的COFDM发射器质量模型?
4W-45m~1100MHz RF功率放大器
| 特征 | 规格 |
| 频率范围 | 45中号~1100MHz |
| 获得 | 37 db±1 dB |
| 输出功率 | ≥36dBm |
| 朴素 | ≤ 1 D b |
| 驻波比 | <2.0 |
| RF连接器 | SMA-50KFD |
| 电源 | +24V ~28V |
| 工作温度 | -20 〜 +65℃ |
| 外形尺寸 | 94mm×58mm×14mm |

以上COFDM数字放大器成本为276美元
常问问题
问: 为什么此放大器比其他COFDM放大器便宜?
一种: 这是峰值力量. 对于我们的数字放大器, 我们根据平均功率对其进行计算, 不是峰值功率. 为此, 它不可能具有如此平均的力量和如此广泛的范围. 如果范围如此之大, 它一定是一个小的力量.
