saída COFDM vídeo sem fio Receptor HDMI CVBS
COFDM Wireless Video Receiver HDMI CVBS output mini modulator module long-distance fpv UAV Transmission UART config Recorder

Especificação
| Padrão | Módulo de padrões DVB-T/DVB-T2 COFDM com diversidade 2 antena | ||||
| Formato de modulação | COFDM / DVB-T | ||||
| Tensão de fornecimento | 12-24VDC | ||||
| Alcance de frequência | 170MHz ~ 930MHz (ajustável, e personalizado 2.4-5.8g disponível em seu pedido) | ||||
| Largura da banda do canal | 6MHz / 7MHz / 8MHz | ||||
| Modulação da transportadora de subcódios | QPSK,16QAM,64QAM | ||||
| Guard Interval | 1/8, 1/4 | ||||
| Taxa de código de erro | 1/2;2/3;3/4;5/6;7/8 | ||||
| impedância de entrada | 50Ω desequilibrado | ||||
| Consumo de energia | Correndo:3W MAX. (CC 12V in); Espera: 0.5W MAX. (CC 12V in) | ||||
| Interface de controle remoto | UART / IR | ||||
| Temperatura de trabalho | -20℃ ~+50 ℃ | ||||
| Temperatura de armazenamento | -40℃ ~+65 ℃ | ||||
| alto-falante circular mm | Estéreo | ||||
| Proporção de vídeo | 16: 9; 4:3 | ||||
| Procurar | Pesquisa automática de canal, Pesquisa manual | ||||
| Interface de saída de vídeo | CVBS, HDMI | ||||
| Controle infravermelho | Receptor de infravermelho remoto NEC padrão | ||||
| Dimensão | 112mm × 67,5 mm × 22mm | ||||
| Observações | Processamento avançado de sinal para condições de ambiente móvel | ||||
Trabalhar para COFDM-907T
HD digital wireless video transmission receiver COFDM-907R
Built-in decodificador bordo e COFDM dual-antena módulo de recepção de demodulação, toda a máquina adopta invólucro de liga de alumínio, alta sensibilidade de recepção, atraso de visualizao baixo descodificação, De alta definição estável de saída de vídeo e clara.
Recursos
- recepção de antena dupla
- Suporte faixa de frequência de trabalho: 160MHz ~ 930MHz, a frequência de centro de trabalho pode ser configurado;
- banda larga sem fio é configurável;
- A sensibilidade de recepção de antena dupla -100 ± 1dBm (QPSK 8MHz);
- informações de status de recepção sem fio (tais como a força do sinal recebido, taxa de interface aérea, taxa de dados, freqüência de trabalho, banda larga sem fio, etc.) pode ser sobreposta / não exibidas na tela de vídeo através do botão interruptor OSD, ou a saída para a porta serial (personalizado) ;
- decodificação de vídeo H264 baixa latência, apoiar 1080p @ 60 reprodução decodificação;
- saída de áudio e vídeo (HDMI, CVBS, saída simultânea porta USB):
- HDMI Type-A port audio and video output
- CVBS (Lotus cabeça) áudio AV e saída de vídeo
- fluxo de saída de vídeo para o telefone / tablet decodificação exibição via porta USB
- Suporte de recepção de vídeo e função de descriptografia (combinando com criptografia vídeo no final de transmissão);
- TF cartão de suporte ou de gravação de vídeo em disco USB;
- Fornecer-sentido único porta serial de transmissão de dados transparente unidireccional;

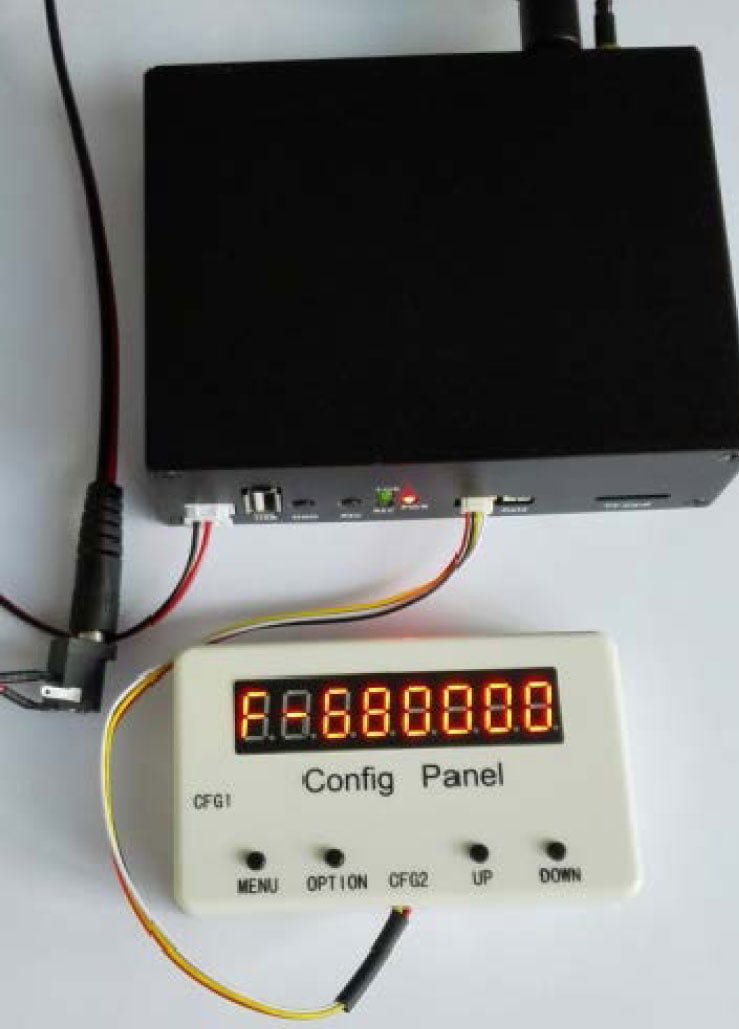

- Fornecer parâmetros para configurar a porta serial para configurações de trabalho (tais como freqüência de trabalho centro, banda larga sem fio, senha de decodificação de recepção);
- Fonte de energia: 6~ 15V, consumo de energia de funcionamento é 230mA @ 12V.
- tamanho da máquina: 115x90x34mm
- peso da máquina: 243 gramas

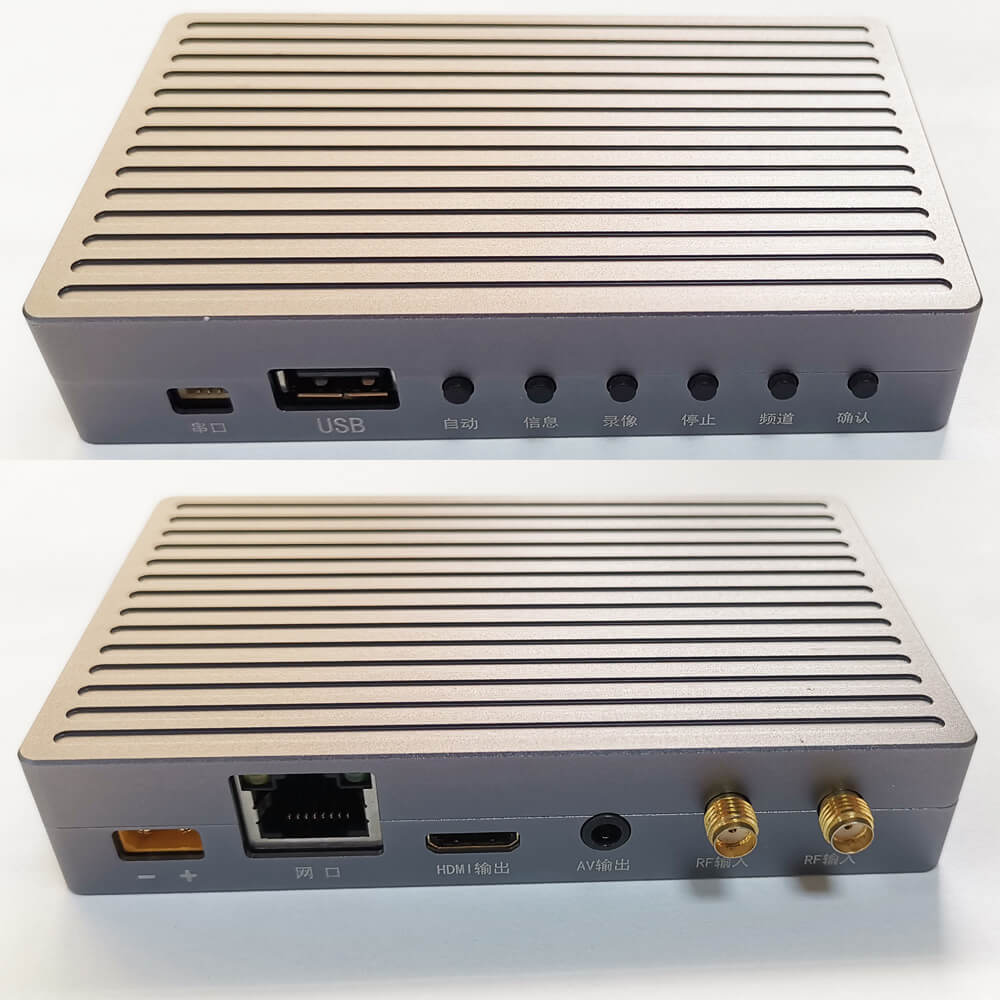

Conector:


- Power In: 12~ 24V
- RJ45:preset for future
- HDMI Out: Um transportador tipo HDMI, áudio de alta definição e da interface de saída de vídeo
- CVBS AV out interface de saída de vídeo analógico
- RF ANT In interface de entrada de sinal de antena wireless, SMA externa com rosca interior do furo
- UART : TX RX GND to connect the PC for frequency adjust
- USB interface:
- gravação de vídeo pode ser conectado a uma unidade flash USB ou disco rígido USB
- Upgrade for new firmware
- Auto: Auto-Search new channel
- Info: Show current channel information, por exemplo, frequência, largura de banda, etc
- GRAVANDO: Record current channel to the USB stick
- Stop: Stop to record
- Channel Switch: Switch channel loop from 503Mhz, 509Mhz, 515Mhz, and 521Mhz.
- Está bem: confirmation
Tamanho
112mm × 67.5mm × 22mm
Teste de Desempenho RF
Centro Operacional 470MHz Freqüência, Amplificador de potência: 1W
Centro Operacional 700MHz Freqüência, Amplificador de potência: 1W
