COFDM беспроводной видеоприемник HDMI вход cvbs мини модуль модулятора RX междугородный fpv БПЛА

Беспроводной видеоприемник COFDM Выход HDMI CVBS

Беспроводной видеоприемник COFDM HDMI CVBS выходной мини-модуляторный модуль FPV на большие расстояния Передача данных с БПЛА UART Регистратор конфигурации

Работа для КОФДМ-905Т



Приемник цифровой беспроводной передачи HD-видео COFDM-905R
Встроенная плата декодера и модуль демодуляции приема с двумя антеннами COFDM, вся машина имеет корпус из алюминиевого сплава, высокая чувствительность приема, низкая задержка отображения декодирования, видеовыход высокой четкости стабильный и четкий.

Функции

1. Прием двойной антенны
2. Поддержка рабочего диапазона частот: 160МГц~860МГц, центральная рабочая частота может быть настроена;
3. Пропускная способность беспроводной сети настраивается;
4. Чувствительность приема двойной антенны -100±1дБм. (КФМН 8 МГц);
5. Информация о состоянии беспроводного приема (например уровень принимаемого сигнала, скорость радиоинтерфейса, скорость передачи данных, рабочая частота, пропускная способность беспроводной сети, и т. д.) можно накладывать/не отображать на видеоэкране через кнопку переключения экранного меню, или вывод на последовательный порт (индивидуальный) ;
6. Декодирование видео H264 с малой задержкой, поддержка воспроизведения декодирования 1080P@60;
7. Аудио и видео выход (HDMI, ЦВБС, USB-порт одновременный вывод):
   1. Аудио- и видеовыход порта HDMI типа A
   2. ЦВБС (Голова лотоса) AV-аудио и видеовыход
   3. Вывод видеопотока на дисплей декодирования телефона/планшета через USB-порт
8. Поддержка функции приема и дешифрования видео (сопоставление с шифрованием видео на передающей стороне);
9. Поддержка записи видео на TF-карте или USB-диске;
10. Обеспечить односторонний однонаправленный прозрачный последовательный порт передачи данных.;
11. Предоставьте параметры для настройки последовательного порта для рабочих настроек. (например, центральная рабочая частота, пропускная способность беспроводной сети, получение пароля для расшифровки);
12. Источник питания: 6~15 В, Рабочая потребляемая мощность 230 мА при 12 В..
13. Размер машины: 115х90х34мм
14. Вес машины: 243 граммы

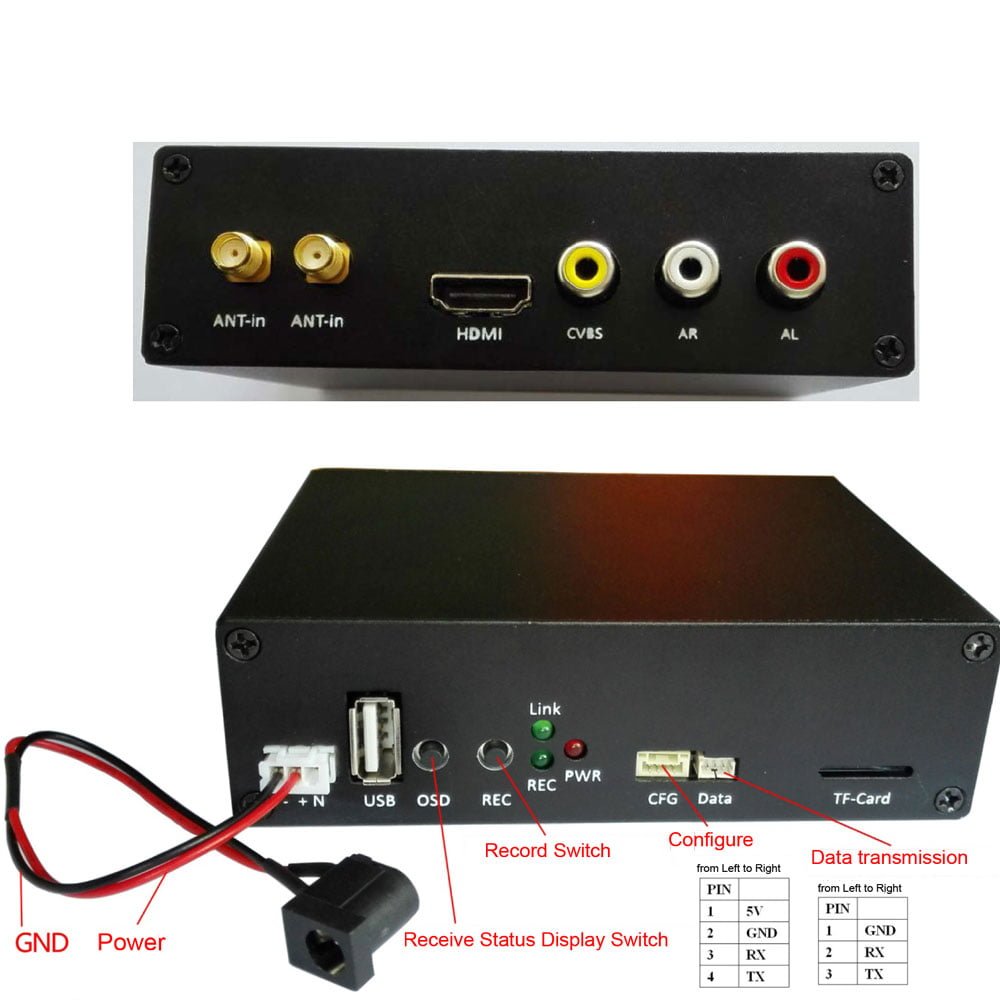

Разъем:

1. ANT-вход: Интерфейс входной антенны беспроводного сигнала, Внутреннее отверстие с внешней резьбой SMA
2. HDMI: Тип носителя HDMI, интерфейс вывода аудио и видео высокой четкости
3. ЦВБС: интерфейс аналогового видеовыхода
4. АЛ/АР: аналоговый аудиовыход левого и правого каналов
5. Власть разъем: 3PIN-разъем 2,54 мм
6. USB интерфейс:
   1. Внешний телефон или планшет можно использовать для вывода аудио и видео на мобильный телефон или планшет для декодирования дисплея.
   2. Запись видео можно подключить к внешнему USB-накопителю или жесткому диску USB.
7. кнопка экранного меню:
   Информация о статусе приема отображает кнопку включения/выключения., И долгое нажатие кнопки может переключить статус переключателя, и статус переключателя будет выключен. Когда включен дисплей информации о состоянии приема, он отображается красным цветом в верхнем левом углу экрана вывода видео.:
   1. РФ：338.0Полоса пропускания МГц, МГц：4.0МГц
      КФСК ЧР：2/3 GI：1/16
      ВОЗДУХ：3.90Мбит/с
      ВБР：3.05Мбит/с AES ВЫКЛ.
      СИГ1：27 СИГ2：22
      бер1：0.14% ber2：100.00%
      ЗАПИСЬ ВЫКЛ. Нет сохранения
   2. РФ указывает центральную рабочую частоту, и ЧБ указывает рабочую полосу пропускания.
      КФСК это режим модуляции, CR — скорость сверточного кода., и GI — защитный интервал.
      ВОЗДУХ это скорость радиоинтерфейса
      ВБР это битрейт видео, AES ВЫКЛ. означает отсутствие шифрования
      СИГ1 относится к уровню принимаемого сигнала рядом с антенной порта HDMI, и СИГ2 относится к другой антенне.
      Бер1 относится к частоте ошибок BER вблизи антенны порта HDMI, и ber2 относится к другой антенне.
      ЗАПИСЬ ВЫКЛ. значит нет видеохранилища
8. Когда сигнал беспроводного приема прерывается или слабый, выходной видеоэкран будет прерван (экран повторно полученного сигнала будет автоматически восстановлен), и отобразить: Отключено, нет сигнала
9. кнопка записи: Кнопка включения/выключения записи видео, короткое нажатие кнопки для переключения состояния, начать запись после обнаружения питания. По умолчанию система записывает на карту TF.. Если TF-карта не вставлена, он записывается на флэш-накопитель USB. Если они не вставлены, они не будут записаны.
10. Индикатор связи: Индикатор рабочего состояния беспроводной линии приема загорается после запуска системы и мигает, когда принимаемый сигнал нормальный..
11. Индикатор записи: Во время записи видео индикатор записи видео будет мигать с низкой частотой., в противном случае высокая частота будет мигать.
12. Индикатор мощности: Индикатор питания.
13. Последовательный порт КФГ: Конфигурация параметров Последовательный порт, вы можете настроить параметры беспроводного приема, например, центральная рабочая частота, пропускная способность беспроводной сети, пароль для расшифровки, и т. д.. Vcan предоставляет панель конфигурации соответствующих параметров SconB для облегчения настройки параметров пользователя..
14. Последовательный порт данных: Прозрачный последовательный порт передачи данных. Данные последовательного порта передатчика могут передаваться по беспроводной сети на приемник и выводиться из последовательного порта..
15. Интерфейс tf-карты: Используется для обновления программного обеспечения или для хранения видео..

Примечание

Когда передатчик COFDM-905T и приемник COFDM-905T образуют двухточечную систему беспроводной передачи видео., индикатор задержки видео:
Три индикатора задержки видео, битрейт видео, и скорость радиоинтерфейса — взаимное влияние и взаимное ограничение.. Когда скорость радиоинтерфейса превышает 5 раз превышает скорость видеокода, задержка видео минимальна. В этом случае, Фактический тест показывает, что задержка видео составляет около 60 мс, когда код передается в разрешении 720P@60, и задержка видео примерно 130 мс при 1080P@60. Задержка относится к задержке от видеовхода HDMI на передающей стороне до видеовыхода HDMI на принимающей стороне., без учета задержки фронтальной камеры передающей стороны (мы измерили задержку фирменной зеркальной камеры примерно на 70 РС, и задержка спортивной камеры известного бренда примерно на 130 РС). Для большинства сценариев применения, по умолчанию задержка видео установлена ​​примерно на 200 мс..

Когда передатчик COFDM-905T и приемник COFDM-905R образуют двухточечную систему беспроводной передачи видео., расстояние передачи составляет:
Расстояние беспроводной передачи зависит от многих факторов, таких как среда тестирования., окружающие электромагнитные помехи, условия окклюзии, влажность воздуха, рабочая частота, пропускная способность беспроводной сети, и передающие и приемные антенны. Фактические результаты испытаний: тест клиента, беспилотный самолет установил передатчик ST100 для полета 100 метров в высоту, установлена ​​пропускная способность беспроводной сети 4M QPSK, 700Центральная рабочая частота МГц, 1Мощность передачи Вт, передающая антенна 3dBi вокруг, Прием двойной стекловолоконной антенны имеет усиление около 10 дБи., расстояние до 16км (видео гладкое); наш собственный дорожный тест в Шэньчжэне, конец запуска на эстакаде, обычная шланговая антенна (усиление около 3 дБи), 340запуск МГц, Пропускная способность QPSK 8M, антенна из стекловолокна на приемном конце, и антенна Яги, о 2.2 метров на высоте на столбе, 2.2 километрах отсюда, видео высокой четкости плавное, небольшое количество высотных зданий между передатчиком и приемником, дорога визуально около 20 градусный изгиб. В связи с условными ограничениями, никаких дальнейших дорожных испытаний не проводилось.

Разъем

Размер

75 х 55 х 25 мм

Тест радиочастотных характеристик

Рабочая центральная частота 470 МГц, Усилитель мощности: 1Вт

Рабочая центральная частота 700 МГц, Усилитель мощности: 1Вт

Обновление

Как обновить TX с 720P до 1080P?
