数字下变频器 COFDM 传输频率 2.4G 至 600Mhz 低 BDC

数字下变频器

数字下变频器 COFDM 传输频率 2.4G 至 600Mhz 低

卖点

1. 输入频率来自 24000 至 600MHz (低于1800Mhz)
2. 高带宽
3. 低相位噪声
4. 高频稳定性

规格

射频频率范围： 2400 兆赫兹
中频频率范围： 600 兆赫兹
回波损耗：-12 分贝
频率精度: ±10ppm
图像抑制: 60 分贝
平整度: ±0.5分贝 (8MHz带宽)
转换增益: 25 分贝
相位噪声 (分贝/赫兹)
dBc/Hz@1KHz ≤-80
dBc/Hz@10KHz ≤-90
dBc/Hz@100KHz ≤-100
电源电压: 10～15V
电源电流: 100 毫安
工作温度范围: +25 ℃

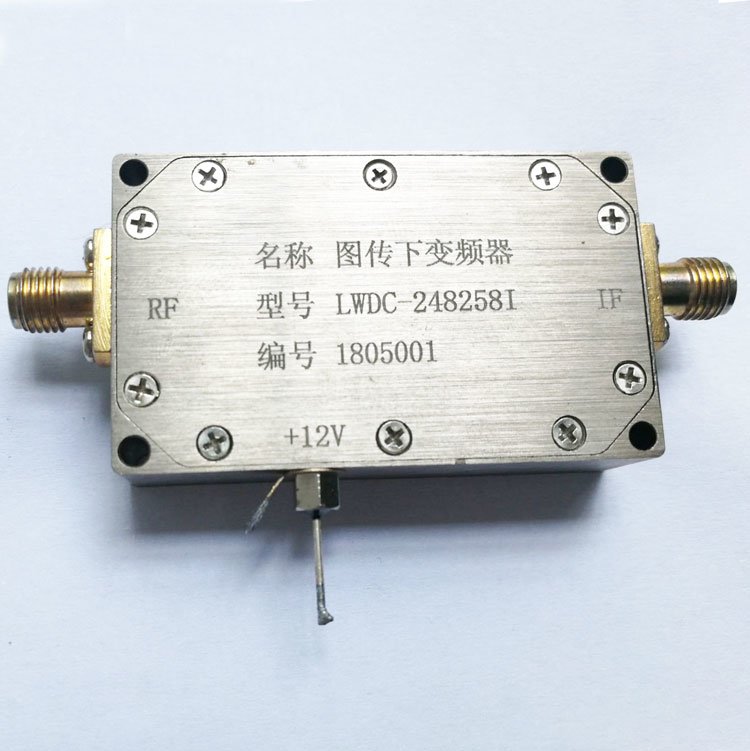

港口

射频输入: SMA-50K
中频输出: SMA-50K
电源+12V: 戳
接地: 焊片

笔记

1. 该转换器不需要在后端添加低噪声放大器.
2. 实际测试: 频率2.4GHz/带宽4MHz下闭环测试, 接收灵敏度可达-105dBm.
3. 输入频率支持1~3GHz. (我们可以支持定制).
4. 输出频率支持300~700MHz. (我们可以支持定制).

常问问题

问题: 我的输入频率范围需要为 2.0Ghz 至 2.7Ghz, 下变频至 200Mhz 至 900Mhz. 理想情况下，转换增益为 30db，而不是 25db. 这对你来说容易吗?

回答: 是的, 我们可以为您定制.

什么是DDC

在数字信号处理中, 数字下变频器 (DDC) 转换为数字化的, 带限信号以较低采样率转换为较低频率信号，以简化后续无线电阶段. 该过程保留了原始信号中的所有信息，减去因数学过程中的舍入误差而丢失的信息. 输入和输出信号可以是实数或复数样本. DDC 通常将原始射频或中频信号转换为复杂的基带信号.

建筑学

DDC 由三个子组件组成: 直接数字合成器 (直达DS), 低通滤波器 (低通滤波器), 和一个下采样器 (它可以集成到低通滤波器中). DDS 在中频处生成复数正弦波 (如果). 中频与输入信号相乘创建以和频和差频为中心的图像 (这是根据傅里叶变换的频移特性得出的). 低通滤波器通过差值 (IE. 基带) 频率，同时拒绝和频图像, 产生原始信号的复杂基带表示. 假设明智地选择 IF 和 LPF 带宽, 复数基带信号在数学上等同于原始信号. 以新的形式, 它可以很容易地进行下采样，并且对于许多 DSP 算法来说更方便. 可以使用任何合适的低通滤波器，包括 FIR, IIR 和 CIC 滤波器. 最常见的选择是用于少量抽取的 FIR 滤波器 (少于十) 或 CIC 滤波器后跟 FIR 滤波器以获得更大的下采样率.

DDC 的变化

DDC 的几种变体很有用, 包括许多将反馈信号输入 DDS 的设备. 这些包括:

1. 决策引导载波恢复锁相环，其中 I 和 Q 与 PSK 信号最近的理想星座点进行比较, 产生的误差信号被过滤并反馈到 DDS
2. Costas 环路，其中 I 和 Q 相乘并进行低通滤波，作为 BPSK/QPSK 载波恢复环路的一部分

执行
DDC 最常在现场可编程门阵列或专用集成电路的逻辑中实现. 虽然软件实现也是可能的, DDS 中的操作, 低通滤波器的乘法器和输入级均以输入数据的采样率运行. 该数据通常直接从模数转换器获取 (ADC) 以数十或数百 MHz 采样. CORDIC 是实现数字下变频器时使用乘法器的替代方案.
